沖擊耐壓測試儀SKS-255（15kV）

簡介

◆ 脈沖耐壓測試儀SKS-255是按照國際電工委員會IEC頒布的IEC255-5 IEC60060-1-2 IEC61010 GB311 GB/T16927.1-1997 GB/T16927.2-1997 GB/T116896.1.1-1997 GB/T 18384 IEC60255-5 IEC62477 GB/T14598.3 NB/T 33008.1-2018等相關產品標準及企業標準制造,給保護裝置的絕緣配合做沖擊耐壓試驗。脈沖耐壓測試儀屬我司自主開發的波形綜合測試發生器，具有系統集成度高、控制智能化，操作簡便等優點。本產品通過統一規劃，選用通用主器件（電容器等），通過不同的波形發生網絡，可產生不同的波形，實現了高壓測試設備化零為整的創造性理念。

產品特點

◆ 采用先進的電子線路集成化技術。

◆ 沖擊峰值電壓0.5kV-15kV可調。

◆ 內置電壓監測功能，有峰值電壓顯示功能。

◆ 精度達到5%、體積小重量輕、Led數字化顯示屏，數據直觀清晰。

◆ 具有波形檢測端子，可方便與示被器對接觀察沖擊的全波形。

◆ 具備時間間隙選擇按鍵，可方便選擇神擊間隙時間。

◆ 具備沖擊次數選擇按鍵，可快速更改沖擊次數。

◆ 智能型程控高壓電源，內置高壓過壓、過流、短路保護。

◆ 脈沖電壓極性正負交替，測試過程更加簡便。

◆ 寸觸摸LCD界面，功能豐富，操作方便，軟件易升級

◆ 輸出智能檢測，電壓錯誤、無輸出警告

產品技術參數

技術項	技術指標
沖擊峰值電壓	0.5kV~15kV±5％
輸出波形	1.2μs/50μs
電壓波前時間	1.2μs ±30％
電壓半峰值時間	50μs ±20％
發生器源阻抗	500Ω 2Ω
輸出極性	正、負、正負循環
觸發方式	自動或手動，可單次觸發
沖擊次數	1-9999次
沖擊間隔時間	3-999s(其中3s為設備固有的充電時間）
測量精度	≤5％
系統電源	AC220±10％，50/60Hz
使用環境	溫度：15°C－35°C相對濕度10%－75%
外形尺寸	寬470mm×高260mm×深500mm
整機重量	約30kg

脈沖耐壓測試儀原理和波形參數

◆ 1、1.2/50s發生部份等效電路

◆ 2、開路電壓波形

　　前沿時間：T1=1.67T=1.2s30%

　　半峰時間：T2=50s20%

脈沖耐壓測試儀實測波形

◆ 1000V沖擊電壓波形圖

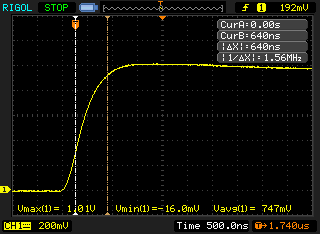

前沿圖

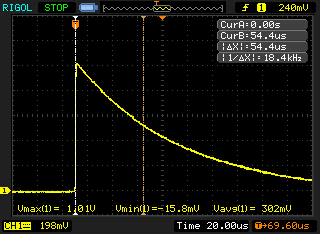

半寬圖

參數對照表
	標準參數	實測參數
前沿	1.2s 30%	1.06s
半寬值	50s ±20%	54.4
峰值	1000V±10%	1010V（衰減比：1000:1）
